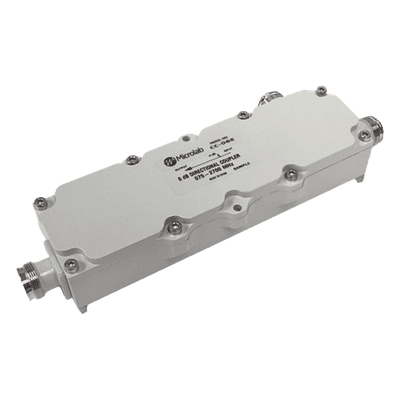

Acoplador direccional / 6 dB / 575-2700 MHz / 300 W / PIM -161 dBc / IP67 / Conector 4.3-10

El acoplador direccional de la serie CC-XX emplea un diseño de línea de cinta cónica que cubre el rango de 575 a 2700 MHz. Estas unidades acoplan una fracción definida de señal con alta directividad y pérdida mínima, optimizando la distribución de señal en redes de acceso de radio de distribuidor pasivo (D-RAN). El amplio espectro de frecuencias habilita aplicaciones con antenas multibanda, sistemas de cable con fugas y estaciones base inalámbricas. Gracias a sus juntas de soldadura mínimas y dieléctrico de baja pérdida, la pérdida disipativa se ha reducido significativamente mejorando la confiabilidad operativa.

Características principales

• Rango de frecuencia multibanda: 575-2700 MHz
• Acoplamiento de 6 dB con pérdida de inserción mínima de 1.25 dB
• Alta directividad de 20 dB para precisión en la señal acoplada
• Potencia promedio de 300 W con pico de 1 kW
• PIM garantizado de -161 dBc para señal limpia y libre de interferencias
• Protección IP67 para operación en condiciones ambientales extremas

Especificaciones técnicas

Aplicaciones típicas

• Redes D-RAN (Distribuidor pasivo de acceso de radio)
• Sistemas de antenas multibanda
• Infraestructura de cable con fugas
• Estaciones base inalámbricas
