🔍 Pasa el cursor para acercarMINI CIRCUITS

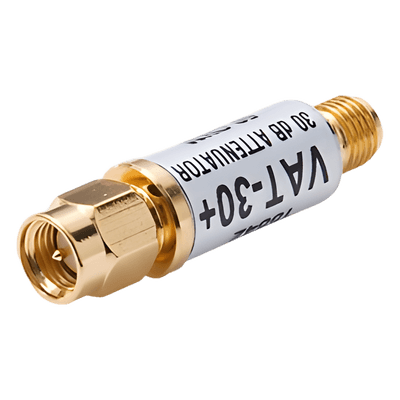

Atenuador en Línea / 30 dB / DC-6 GHz / SMA Macho-Hembra / 0.5W / 0.410' (10.41 mm)
$799Ahorras 18%
$659 MXN · IVA incluido
🚚 Envío a todo México · 🧾 Factura CFDI · 💬 ¿Es para un proyecto? Cotiza por WhatsApp y te damos precio por volumen.
Características
- Atenuación precisa de 30 dB con variación máxima de ±0.3 dB
- Rango de frecuencia DC a 6 GHz para aplicaciones de RF versátiles
- Cuerpo unibody rígido para máxima durabilidad mecánica
- VSWR máximo 1.30:1 garantizando mínima reflexión de señal
- Operación confiable de -45°C a 100°C en entornos exigentes
- Cumplimiento RoHS para instalaciones con restricciones ambientales
Fichas técnicas
Descripción
Atenuador en línea diseñado para aplicaciones de RF que requieren reducción de potencia controlada en el rango de DC a 6 GHz. Su construcción unibody rígida (case style FF704) proporciona estabilidad mecánica superior en entornos de laboratorio, pruebas de telecomunicaciones y sistemas de comunicación. La configuración de conectores SMA macho a hembra permite inserción directa en líneas de transmisión sin adaptadores adicionales. El diseño compacto de 10.41 mm de longitud facilita su integración en espacios reducidos de racks y equipos de prueba.
Características Principales
- Atenuación nominal: 30 dB ±0.3 dB
- Rango de frecuencia: DC a 6000 MHz
- Potencia máxima de entrada: 0.5W
- Conectores: SMA macho a hembra
- Impedancia: 50Ω
- Construcción unibody rígida (case style FF704)
- Cumplimiento RoHS (Directiva 2002/95/EC)
Especificaciones Eléctricas
VSWR Máximo
1.30:1 (DC-6 GHz)
Flatness
0.70 dB (3-5 GHz)
0.35 dB (5-6 GHz)
0.35 dB (5-6 GHz)
Variación por Temperatura
0.3 dB máx.
Potencia de Entrada
0.5W
Atenuación por Frecuencia
DC - 3 GHz
30 ±0.3 dB
3 - 5 GHz
30.5 dB (típico)
5 - 6 GHz
30.1 dB (típico)
VSWR por Frecuencia
DC - 3 GHz
1.05:1 (típico)
3 - 5 GHz
1.20:1 (máx)
5 - 6 GHz
1.25:1 (máx)
Condiciones Ambientales
Temperatura de Operación
-45°C a 100°C
Temperatura de Almacenamiento
-55°C a 100°C
Dimensiones y Peso
Longitud
0.410' (10.41 mm)
Diámetro
0.312' (7.92 mm)
Peso
10.0 gramos
Envío a todo México
Garantía de fábrica
Factura CFDI
Asesoría real
