🔍 Pasa el cursor para acercarBarra Gráfica LED / 10 Segmentos Rojos / 0.3 Pulgadas DIP / 750 mW Máximo / -40°C a +85°C / 500 ns
Llega en 1 a 5 días hábiles según su estado · envío $99
Envío gratis en compras desde $4,000.
¿Es para un proyecto o necesitas volumen? Cotiza por WhatsApp
- Visa
- Mastercard
- American Express
- Débito
- OXXO
- Transferencia / SPEI
- Mercado Pago
Pago seguro procesado por Mercado Pago.
- Ventas completadas
- 8,774
- Últimos 60 días
- 1,555
- Reclamos
- 0.12%
- Envíos con demora
- 0%
Los porcentajes son de los últimos 60 días y los califica Mercado Libre, no nosotros. Puede comprobarlos en nuestro perfil.
Visite nuestra tienda en Mercado Libre →Características
- Indicador de nivel visual de alta visibilidad con 10 segmentos independientes
- Diseño end-stackable para expansión modular de barras más largas
- Bajo consumo energético de 750 mW máximo a 25°C
- Operación confiable en extremos industriales de -40°C a +85°C
- Conmutación rápida de 500 ns para mediciones dinámicas en tiempo real
- Compatibilidad directa con controlador LM3914 y soldadura estándar
Fichas técnicas
En contexto
Está entre las opciones más accesibles de su categoría: 85% de los 1,158 productos de Radiocomunicación con existencia cuesta más que este.
- Precio de este producto
- $73
- Típico en Radiocomunicación
- $489
- La mayoría cuesta entre
- $39 – $8,539
Comparado contra los 1,158 productos de Radiocomunicación que hoy tienen existencia y precio publicado en Zolven. Precios con IVA incluido; se actualizan con el catálogo.
Descripción

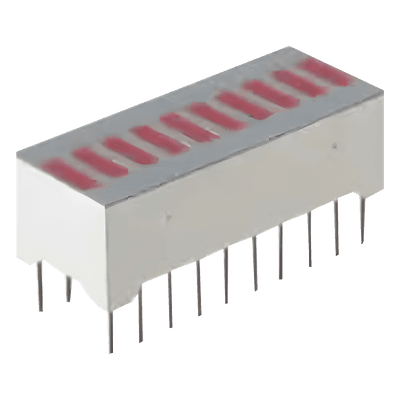

Barra gráfica LED de 10 segmentos en color rojo, diseñada para aplicaciones de visualización de nivel en instrumentación electrónica, medidores de tensión e indicadores de audio. Su arquitectura end-stackable permite concatenar múltiples unidades para formar barras de mayor longitud sin interrupciones visuales. El dispositivo opera con conmutación de 500 nanosegundos, facilitando la representación de señales variables en tiempo real. Compatible con el controlador LM3914 y técnicas de soldadura estándar, simplifica su integración en diseños existentes. Su rango de temperatura extendido de -40°C a +85°C garantiza desempeño estable en entornos industriales exigentes.
Características Generales
- 10 segmentos LED rojos de alta intensidad luminosa
- Diseño end-stackable para múltiples unidades
- Consumo máximo: 750 mW a 25°C
- Corriente por segmento: 30 mA máximo
- Tensión inversa por segmento: 6.0 V
- Rango operativo: -40°C a +85°C
- Tiempo de conmutación: 500 ns
- Compatibilidad con LM3914
- Espaciado DIP estándar de 0.3 pulgadas
Desempeño Óptico y Eléctrico
| Segmentos | 10 LED rojos |
| Intensidad luminosa | 510-1800 µcd (a 10 mA) |
| Tensión directa | 2.2 V típico (a 10 mA) |
| Resistencia dinámica | 26 Ω (a 20 mA) |
| Capacitancia | 35 pF (a 0 V, 1 MHz) |
| Tiempo de conmutación | 500 ns |
Especificaciones Físicas y Ambientales
| Dimensiones | 0.3 pulgadas DIP lead spacing |
| Diseño mecánico | End-stackable |
| Consumo máximo | 750 mW (a 25°C) |
| Corriente máxima por segmento | 30 mA |
| Tensión inversa por segmento | 6.0 V |
| Temperatura operación | -40°C a +85°C |
| Temperatura almacenamiento | -40°C a +85°C |
Aplicaciones Típicas
- Indicadores de nivel de audio
- Medidores de tensión
- Sistemas de visualización industrial
- Instrumentación electrónica
Compatibilidad
- Controlador LM3914
- Técnicas de soldadura estándar
