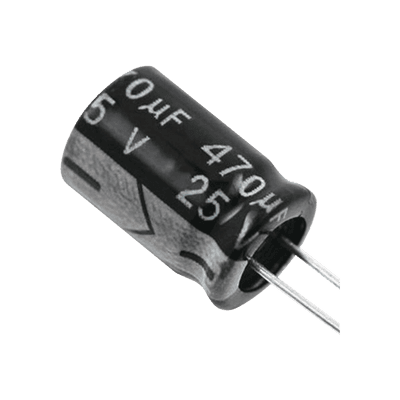

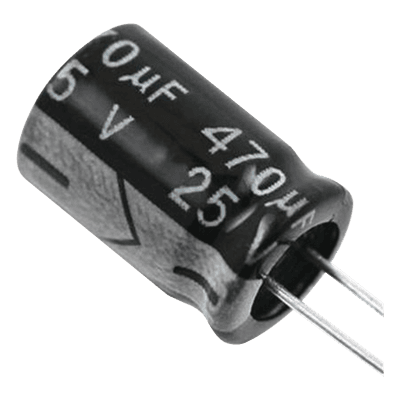

🔍 Pasa el cursor para acercarCapacitor Electrolítico Radial / 470 µF / 25 Vcc / 105 °C / 8 x 15 mm
Características
- Tolerancia ±20% para diseños robustos de filtrado
- ESR de 0.16 Ω para baja pérdida energética
- Rango operativo -40 °C a +105 °C industrial
- Corriente de rizado 420 mA a 105 °C sostenida
- Vida útil 2000 horas a temperatura máxima
- Factor de multiplicación de rizado optimizado por frecuencia
Fichas técnicas
Descripción
Capacitor electrolítico de aluminio en configuración radial, diseñado para aplicaciones de filtrado, acoplamiento y desacoplamiento en circuitos de fuentes de alimentación, convertidores DC-DC y sistemas electrónicos industriales. Ofrece una capacidad nominal de 470 µF con voltaje de trabajo de 25 Vcc, operación garantizada en un rango térmico extendido de -40 °C a +105 °C, y vida útil de 2000 horas a temperatura máxima. Su baja resistencia serie equivalente (ESR) de 0.16 Ω minimiza las pérdidas por conmutación y mejora la eficiencia en aplicaciones con alta frecuencia de rizado. Las dimensiones compactas de 8 x 15 mm permiten su integración en diseños con restricciones de espacio en PCB.
Características Generales
- Capacidad nominal: 470 µF
- Voltaje nominal: 25 Vcc
- Tolerancia: ±20% (a 120 Hz, 20 °C)
- Temperatura de operación: -40 °C a +105 °C
- Resistencia serie equivalente (ESR): 0.16 Ω
- Factor de disipación tanδ: 0.16 (120 Hz, 20 °C)
- Corriente de fuga: I = 0.01CV o 3 µA (el mayor de ambos)
- Dimensiones: 8 x 15 mm
- Vida útil: 2000 horas a 105 °C
- Corriente de rizado: 420 mA (a 105 °C, 120 Hz)
Desempeño Eléctrico
Capacidad nominal: 470 µF
Voltaje nominal: 25 Vcc
Tolerancia: ±20% (a 120 Hz, 20 °C)
ESR: 0.16 Ω
tanδ: 0.16 (120 Hz, 20 °C)
Corriente de fuga: I = 0.01CV o 3 µA (el mayor)
Corriente de rizado: 420 mA (a 105 °C, 120 Hz)
Factor de multiplicación de rizado:
- 1.00 a 120 Hz
- 1.10 a 300 Hz
- 1.13 a 1 kHz
- 1.15 a 10 kHz-100 kHz
Físicas y Ambientales
Dimensiones: 8 x 15 mm
Configuración: Radial
Temperatura de operación: -40 °C a +105 °C
Vida útil: 2000 horas a 105 °C
Estabilidad a baja temperatura:
- Z(-25 °C)/Z(+20 °C) ≤ 2
- Z(-40 °C)/Z(+20 °C) ≤ 4
Condiciones de Prueba y Durabilidad
Prueba de durabilidad: 2000 horas a 105 °C
Cambio máximo de capacidad: ±20% del valor inicial
Factor de disipación máximo: 200% del valor especificado
Corriente de fuga máxima: ≤ valor especificado
