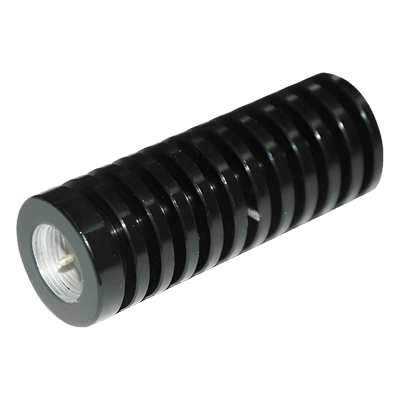

🔍 Pasa el cursor para acercarCarga fantasma / 50 Ω / 60 W (10 s) / DC-1000 MHz / Conector N Macho / 76x25 mm
Disponible bajo pedido. Este producto lo conseguimos con el fabricante; escríbenos y te confirmamos precio y tiempo de entrega.
Características
- Disipador de aluminio para control térmico eficiente
- Pérdida por retorno mínima de 26 dB hasta 1 GHz
- Coincidencia de impedancia estable en toda la banda
- Acabado anodizado negro para durabilidad
- Operación confiable de -30 °C a +60 °C
- Diseño compacto para pruebas RF portátiles
Fichas técnicas
Descripción
Carga fantasma de 50 ohmios diseñada para aplicaciones de prueba y medición RF en circuitos de comunicación. Ofrece coincidencia de impedancia estable en toda la banda de operación desde DC hasta 1000 MHz, con capacidad de disipación térmica mediante disipador de aluminio integrado. Su conector N macho permite conexión directa a equipos de prueba y sistemas de radiofrecuencia. La construcción con acabado anodizado negro proporciona resistencia a condiciones de laboratorio y campo. Soporta picos de potencia de hasta 60 watts durante 10 segundos con retorno mínimo de 26 dB.
Características principales
- Coincidencia de 50 ohmios en aplicaciones DC-1000 MHz
- Pérdida por retorno de 26 dB hasta 1 GHz
- Gran área superficial para disipación térmica adecuada
- Conector RF tipo N macho
- Acabado anodizado en negro
- Disipador de temperatura en aluminio
Especificaciones técnicas
Eléctricas
Banda de frecuencia: DC - 1000 MHz
Potencia de entrada (máx.): 60 W
Pérdida por retorno (mín.): 26 dB
Impedancia (nom.): 50 Ω
Mecánicas
Tipo de conector RF: N macho
Acabado: Anodizado en negro
Disipador de temperatura: Aluminio
Dimensiones (alto x ancho): 76 x 25 mm (2.99 x 0.98 pulgadas)
Peso neto: 0.1 kg
Peso de envío: 0.5 kg
Ambientales
Temperatura de operación: -30 °C a +60 °C
Temperatura de almacenamiento: -40 °C a +100 °C
Humedad de operación: 90% sin condensación
Aplicaciones
- Pruebas y medición RF
- Circuitos de prueba
