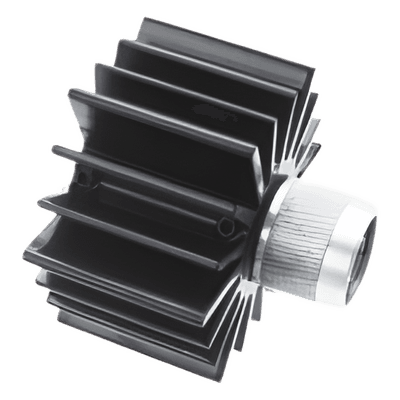

🔍 Pasa el cursor para acercarCarga Fantasma Terminal / 50 Ohm / 10 Watt / DC-10 GHz / N Macho / 56x59 mm / 0.18 lb
Disponible bajo pedido. Este producto lo conseguimos con el fabricante; escríbenos y te confirmamos precio y tiempo de entrega.
Características
- Diseño de autoenfriamiento por convección sin placa adicional
- Operación de banda ancha de DC a 10 GHz sin alimentación AC
- VSWR 1.10:1 máximo en banda DC-1 GHz para mediciones precisas
- Construcción robusta en aluminio anodizado negro de 168 g
- Rango térmico -40°C a +40°C con 95% humedad no condensante
- Ideal para terminación RF, laboratorio y pruebas de campo
Descripción
Carga fantasma terminal diseñada para terminación precisa de señales RF en sistemas de comunicación, instrumentación de laboratorio y equipos de prueba de campo. Su impedancia de 50 ohm y potencia de 10 watts permiten operar de manera continua en el rango completo de DC a 10 GHz. El diseño de autoenfriamiento por convección elimina la necesidad de placas de enfriamiento adicionales, simplificando la instalación y reduciendo el espacio requerido en rack o bancos de prueba.
El conector N macho garantiza conexiones seguras y repetibles en entornos de alta frecuencia, mientras que la construcción en aluminio anodizado negro ofrece durabilidad mecánica y resistencia a condiciones ambientales exigentes. Su bajo VSWR en bandas críticas asegura mediciones confiables sin distorsión de la señal de prueba.
Características principales
- Terminación de 50 ohm, 10 watts, banda ancha DC-10 GHz
- Conector N macho para interfaz estándar en sistemas RF
- Autoenfriamiento por convección, sin placa de enfriamiento requerida
- VSWR 1.10:1 máximo (DC-1 GHz), 1.15:1 máximo (1-3 GHz)
- Operación en -40°C a +40°C, 95% humedad no condensante
- Construcción compacta: 56 mm x 59 mm de diámetro, 168 g
- Acabado en aluminio anodizado negro
- Sin requerimiento de alimentación AC
Especificaciones técnicas
Aplicaciones típicas
- Terminación de carga RF en sistemas de transmisión
- Pruebas y mediciones en sistemas RF de comunicación
- Instrumentación de laboratorio de alta frecuencia
- Sistemas de comunicación terrestre y móvil
- Equipos de prueba de campo y mantenimiento
