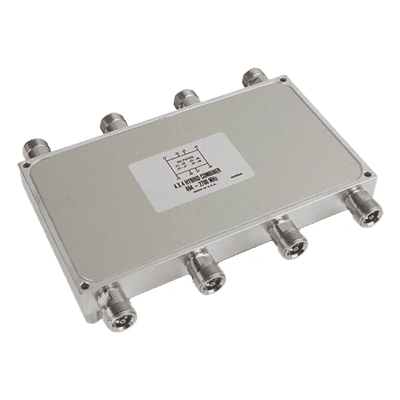

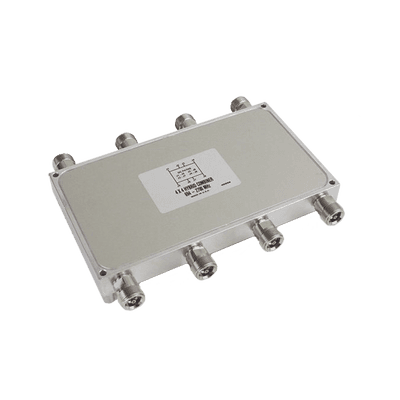

Combinador híbrido / 4x4 / 694-2700 MHz / 150 W / -161 dBc PIM / IP64 / Conectores 4.3-10

Combinador Híbrido 4x4 para Infraestructura Inalámbrica

El combinador híbrido 4x4 constituye una matriz de acopladores híbridos que distribuye por igual las señales aplicadas en cualquiera de las cuatro entradas entre las cuatro salidas disponibles. Esta arquitectura permite la combinación de múltiples señales en la misma banda inalámbrica hacia un cable de alimentación común, resultando ideal para sistemas de antena distribuida (DAS) en entornos de host neutral como edificios corporativos, centros comerciales y complejos hospitalarios. Los puertos de salida no utilizados requieren terminación externa en 50 Ω con rendimiento PIM adecuado para mantener la integridad del sistema. Cabe destacar que la relación de fase entre las salidas no es consistente en este modelo, por lo que debe considerarse en el diseño del sistema.

Características Principales

• Matriz de acopladores híbridos 4x4 con división equitativa de potencia
• Banda de operación: 694-2700 MHz (compatible con 4G/5G sub-6 GHz)
• Potencia de entrada media: 150 W por puerto
• Aislamiento de hasta 23 dB en bandas críticas optimizado
• PIM (Intermodulación Pasiva) extremadamente bajo: -161 dBc
• Clasificación IP64 para protección contra polvo y proyección de agua
• Conectores 4.3-10 de alta durabilidad para instalaciones exigentes
• Terminación externa requerida: 50 Ω en puertos no utilizados

Especificaciones Técnicas
