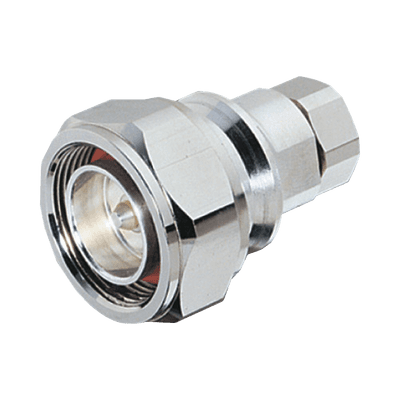

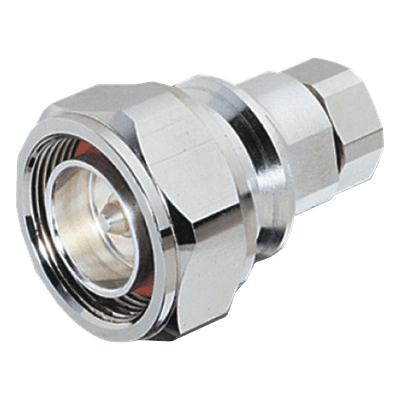

🔍 Pasa el cursor para acercarConector Coaxial DIN 7/16 Macho / 50 Ohm / 0-7500 MHz / 1.0 kW @ 900 MHz / IMD -120 dBm / 884 Vrms
Llega en 1 a 5 días hábiles según su estado · envío $99
Envío gratis en compras desde $4,000.
¿Es para un proyecto o necesitas volumen? Cotiza por WhatsApp
- Visa
- Mastercard
- American Express
- Débito
- OXXO
- Transferencia / SPEI
- Mercado Pago
Pago seguro procesado por Mercado Pago.
- Ventas completadas
- 8,775
- Últimos 60 días
- 1,556
- Reclamos
- 0.12%
- Envíos con demora
- 0%
Los porcentajes son de los últimos 60 días y los califica Mercado Libre, no nosotros. Puede comprobarlos en nuestro perfil.
Visite nuestra tienda en Mercado Libre →Características
- Potencia media de 1.0 kW para transmisores de alta potencia
- IMD de tercer orden -120 dBm para señales limpias en RF
- Baja pérdida de inserción de 0.05 dB típica
- Resistencia de contacto exterior máxima 1.50 mΩ
- Tensión RF máxima 884 Vrms para aplicaciones de alto voltaje
- Compatible con cable FSJ4-50B de baja pérdida
Fichas técnicas
En contexto
Está por encima del precio típico de su categoría: 42% de los 1,158 productos de Radiocomunicación con existencia cuesta más que este.
- Precio de este producto
- $744
- Típico en Radiocomunicación
- $489
- La mayoría cuesta entre
- $39 – $8,539
Comparado contra los 1,158 productos de Radiocomunicación que hoy tienen existencia y precio publicado en Zolven. Precios con IVA incluido; se actualizan con el catálogo.
Descripción
Conector coaxial DIN 7/16 macho diseñado para instalación en cable FSJ4-50B, optimizado para aplicaciones de RF de alta potencia en infraestructura de telecomunicaciones. Presenta impedancia controlada de 50 ohm con operación estable en banda de frecuencia de 0 a 7500 MHz. Su arquitectura de contactos de baja resistencia garantiza mínimas pérdidas por inserción y excelente rendimiento de intermodulación, características críticas para sistemas celulares, broadcast y enlaces de microondas donde la integridad de señal y la confiabilidad eléctrica son prioritarias.
Características Generales
- • Conector DIN 7/16 macho para cable FSJ4-50B
- • Impedancia: 50 ohm (conector y cable)
- • Banda de frecuencia operativa: 0 – 7500 MHz
- • Potencia media: 1.0 kW @ 900 MHz
- • Potencia pico máxima: 15.60 kW
- • IMD de 3er orden típico: -120 dBm @ 910 MHz
- • Método de prueba IMD: dos portadoras de +43 dBm
- • Tensión RF máxima: 884.00 Vrms
- • Voltaje de prueba DC: 2500 V
- • Resistencia de contacto exterior máxima: 1.50 mΩ
- • Resistencia de contacto interior máxima: 0.80 mΩ
- • Resistencia de aislamiento mínima: 5000 mΩ
- • Pérdida de inserción típica: 0.05 dB
- • Fórmula de pérdida de inserción: 0.05√freq (GHz)
- • Efectividad de blindaje: -110 dB
Desempeño Eléctrico
- Impedancia: 50 ohm
- Banda de frecuencia: 0 – 7500 MHz
- Potencia media: 1.0 kW @ 900 MHz
- Potencia pico máxima: 15.60 kW
- IMD 3er orden: -120 dBm @ 910 MHz
- Método IMD: dos portadoras +43 dBm
- Tensión RF máxima: 884.00 Vrms
- Voltaje prueba DC: 2500 V
- Pérdida inserción: 0.05 dB típica
- Fórmula pérdida: 0.05√freq (GHz)
- Blindaje: -110 dB
Resistencias de Contacto
- Contacto exterior máx.: 1.50 mΩ
- Contacto interior máx.: 0.80 mΩ
- Aislamiento mín.: 5000 mΩ
Información Adicional
- Cable compatible: FSJ4-50B
- Tipo: DIN 7/16 macho
- Nota: Fórmula no aplicable para guía de onda elíptica
