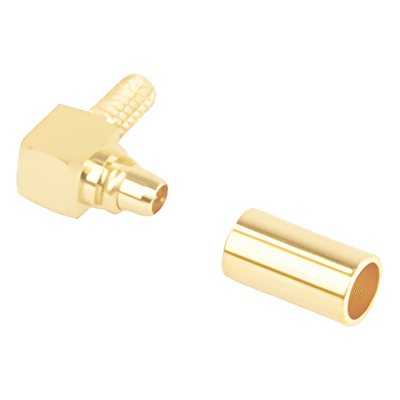

🔍 Pasa el cursor para acercarConector Coaxial / MMCX Macho / Ángulo Recto / Anillo Plegable / Oro/Teflón / RG-174/U, LMR-100A
Características
- Anillo plegable para ensamble rápido sin soldadura
- Contacto central dorado para máxima conductividad eléctrica
- Aislante de teflón para alta resistencia térmica y dieléctrica
- Cuerpo de bronce con recubrimiento de oro anticorrosión
- Compatible con cables RG-174/U, Belden 8216 y LMR-100A
- Requiere pinzas RFA-4005-20 y mordaza RFA-4005-07 para instalación
Fichas técnicas
Descripción
Conector coaxial MMCX macho en configuración de ángulo recto diseñado para aplicaciones de RF que requieren orientación compacta del cable. Utiliza mecanismo de ensamble por anillo plegable que elimina la necesidad de soldadura, reduciendo tiempo de instalación y minimizando riesgo de daño térmico al dieléctrico. La construcción con cuerpo de bronce recubierto de oro, contacto central de oro y aislante de teflón proporciona estabilidad de impedancia, baja atenuación de señal y resistencia a condiciones ambientales exigentes. Compatible con cables de baja pérdida RG-174/U, Belden 8216 y LMR-100A para instalaciones de telecomunicaciones, instrumentación de prueba y equipos de comunicación móvil.
Características Generales
- • Tipo de conector: MMCX macho en ángulo recto
- • Cables compatibles: RG-174/U, Belden 8216, LMR-100A
- • Modo de ensamble: Anillo plegable (crimp)
- • Material del cuerpo: Bronce con recubrimiento de oro
- • Material del contacto central: Oro
- • Aislante dieléctrico: Teflón de alta resistencia
- • Herramientas recomendadas: Pinzas RFA-4005-20, Mordaza RFA-4005-07
Desempeño Eléctrico
Contacto central: Oro (alta conductividad)
Aislante: Teflón (alta resistencia dieléctrica)
Configuración: Ángulo recto para routing compacto
Materiales y Construcción
Cuerpo: Bronce con recubrimiento de oro
Contacto central: Oro
Dieléctrico: Teflón
Mecanismo: Anillo plegable (crimp)
Compatibilidad e Instalación
Cables: RG-174/U, Belden 8216, LMR-100A
Pinzas para anillo: RFA-4005-20
Mordaza de cavidad: RFA-4005-07
