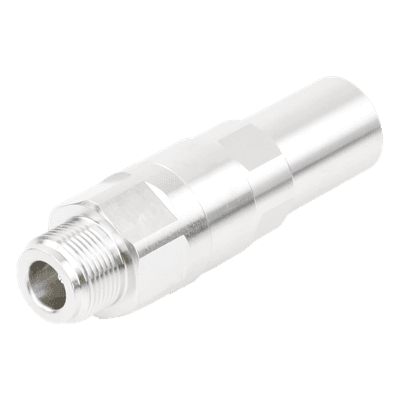

🔍 Pasa el cursor para acercarConector RF / N Hembra / Recto / 50 Ω / 0-8800 MHz / Heliax® Positive Stop™ / LDF4-50A LP-450
Características
- Diseño recto para instalación eficiente en espacios reducidos
- Impedancia 50 Ω optimizada para radiofrecuencia
- Rango extendido 0-8800 MHz para múltiples bandas
- Baja resistencia de contacto para mínima pérdida de señal
- Tercer orden IMD -116 dBm para alta pureza espectral
- Tensión RF 707 Vrms para aplicaciones de alta potencia
Fichas técnicas
Descripción
Conector N hembra de cuerpo recto diseñado para cables coaxiales Heliax® serie LDF4-50A y LP-450. Su construcción robusta con sistema Positive Stop™ asegura instalaciones consistentes y repetibles sin herramientas especializadas complejas. Optimizado para aplicaciones de radiofrecuencia con impedancia controlada de 50 ohmios que minimiza reflexiones y pérdidas de retorno. Soporta operación continua desde bandas base hasta 8.8 GHz, cubriendo aplicaciones de telecomunicaciones móviles, broadcast y enlaces de microondas. La baja resistencia de contacto y excelentes características de intermodulación lo hacen ideal para sistemas multicarrier sensibles.
Características Principales
- Diseño de cuerpo recto para instalación eficiente
- Ángulo de montaje straight estándar
- Construcción robusta para durabilidad prolongada
- Optimizado para aplicaciones de radiofrecuencia
- Sistema Positive Stop™ para terminación precisa
- Compatible con cables Heliax® LDF4-50A y LP-450
Especificaciones Técnicas
Generales
Tipo: N hembra
Cuerpo: Recto
Serie: Heliax® | Positive Stop™
Ángulo de montaje: Straight
Impedancia conector: 50 Ω
Frecuencia operación: 0 – 8800 MHz
Impedancia cable: 50 Ω
Rendimiento RF
Tercer orden IMD: -116 dBm @ 910 MHz
Prueba IMD: Dos portadores +43 dBm
Tensión operación RF: 707.00 V (Vrms)
Eléctricas
Tensión prueba DC: 2000 V
Resistencia contacto exterior: 0.30 mΩ (máx.)
Resistencia contacto interior: 2.00 mΩ (máx.)
Resistencia aislamiento: 5000 MΩ
Compatibilidad de Cable
Diseñado específicamente para cables coaxiales de baja pérdida: LDF4-50A y LP-450 de la serie Heliax®.
