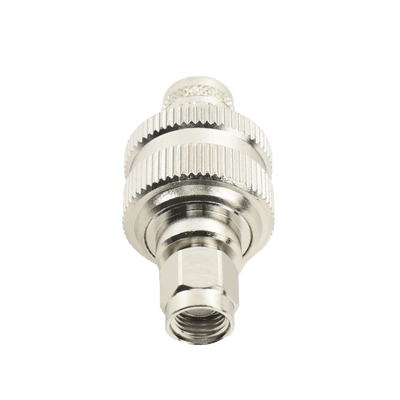

🔍 Pasa el cursor para acercarConector SMA Macho Inverso / Anillo Plegable / Cables RG-8/U, LMR-400, Belden 9913 / Cuerpo Bronce Níquel / Contacto Oro / Aislante Teflón
Características
- Ensamble por anillo plegable sin herramientas especializadas de crimpado
- Cuerpo de bronce niquelado para resistencia a corrosión y durabilidad
- Contacto central chapado en oro para óptima conductividad eléctrica
- Aislante dieléctrico de teflón para estabilidad de impedancia
- Compatibilidad con cables coaxiales de baja pérdida LP-400, CNT-400, LMR-400
- Diseño compacto para instalaciones en espacios de rack y gabinetes reducidos
Fichas técnicas
Descripción
Conector coaxial SMA macho inverso con mecanismo de anillo plegable para terminación de cables de baja pérdida tipo RG-8/U, LMR-400 y Belden 9913. Fabricado con cuerpo de bronce niquelado que proporciona resistencia mecánica y protección contra corrosión en entornos de infraestructura de telecomunicaciones. El contacto central chapado en oro garantiza estabilidad en la transmisión de señal de RF con mínima atenuación por contacto. El aislante dieléctrico de teflón mantiene la impedancia característica del cable en aplicaciones de alta frecuencia. El sistema de anillo plegable permite el ensamble del conector al cable sin requerir prensas de crimpado, facilitando instalaciones en campo con herramientas manuales estándar. Diseño compacto optimizado para instalaciones en espacios confinados de gabinetes de comunicaciones, antenas de estaciones base y equipos de radiofrecuencia.
Características Generales
- • Tipo de conector: SMA macho inverso (Reverse Polarity SMA)
- • Cables compatibles: RG-8/U, LMR-400, Belden 9913, LP-400, CNT-400, RG8/U-SYS, R FLASH-1113
- • Modo de ensamble: Anillo plegable (folded ring / braid fold-over)
- • Material del cuerpo: Bronce con acabado de níquel
- • Material del contacto central: Latón chapado en oro
- • Aislante dieléctrico: Teflón (PTFE)
- • Diseño: Compacto para espacios reducidos
Desempeño Eléctrico y Mecánico
- Impedancia: 50 Ω (característica de cables compatibles)
- Baja pérdida por inserción con contacto dorado
- Resistencia a corrosión: Cuerpo niquelado
- Estabilidad dieléctrica: Teflón para alta frecuencia
- Mecanismo de retención: Anillo plegable sobre malla externa
Especificaciones Físicas y Materiales
- Cuerpo: Bronce con niquelado
- Contacto central: Latón chapado en oro
- Aislante: Teflón (PTFE)
- Configuración: SMA macho inverso (RP-SMA)
- Formato: Compacto para espacios reducidos
Herramientas Recomendadas
- CCT-03: Herramienta de corte para cable coaxial
- CST-400: Herramienta para preparar el cable
- CT-400/300: Pinzas para plegar anillo de conector
