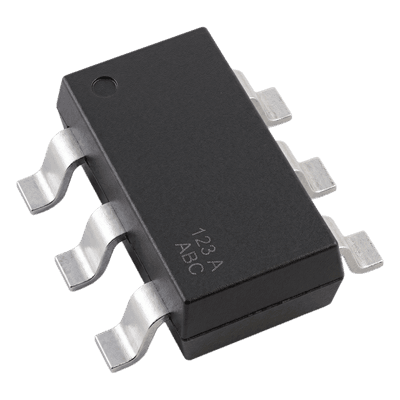

🔍 Pasa el cursor para acercarConmutador RF SPDT / 10 kHz a 3 GHz / Pérdida de Inserción 0.8 dB / Aislamiento 35 dB / Encapsulado SOT-23 6 Terminales / Tecnología CMOS
Llega en 1 a 5 días hábiles según su estado · envío $99
Envío gratis en compras desde $4,000.
¿Es para un proyecto o necesitas volumen? Cotiza por WhatsApp
- Visa
- Mastercard
- American Express
- Débito
- OXXO
- Transferencia / SPEI
- Mercado Pago
Pago seguro procesado por Mercado Pago.
- Ventas completadas
- 8,764
- Últimos 60 días
- 1,523
- Reclamos
- 0.12%
- Envíos con demora
- 0.06%
Los porcentajes son de los últimos 60 días y los califica Mercado Libre, no nosotros. Puede comprobarlos en nuestro perfil.
Visite nuestra tienda en Mercado Libre →Características
- Conmutación precisa de RF entre 10 kHz y 3 GHz para receptores y filtros
- Pérdida de inserción inferior a 0.8 dB que preserva la integridad de señal
- Aislamiento de 35 dB en estado apagado que elimina interferencias
- Configuración reflectiva en RF1 y RF2 para señalización controlada
- Tecnología CMOS de bajo consumo que reduce requerimientos de polarización
- Encapsulado SOT-23 de 6 terminales que minimiza espacio en PCB
Fichas técnicas
En contexto
Está entre las opciones más accesibles de su categoría: 81% de los 1,157 productos de Radiocomunicación con existencia cuesta más que este.
- Precio de este producto
- $101
- Típico en Radiocomunicación
- $489
- La mayoría cuesta entre
- $39 – $8,539
Comparado contra los 1,157 productos de Radiocomunicación que hoy tienen existencia y precio publicado en Zolven. Precios con IVA incluido; se actualizan con el catálogo.
Descripción
El HMC221B es un conmutador RF SPDT (unipolar de dos posiciones) diseñado para operar en el rango de frecuencias de 10 kHz a 3 GHz, presentado en un encapsulado plástico SOT-23 de 6 terminales. Este dispositivo ofrece una pérdida de inserción inferior a 0.8 dB hasta 3 GHz, lo que lo hace adecuado para aplicaciones de conmutación en receptores y filtros donde se requiere baja degradación de señal y reducción del tamaño del componente. Los pines RF1 y RF2 presentan cortocircuitos reflectantes en estado de apagado, facilitando una señalización precisa, mientras que los pines de control A y B requieren corriente de polarización de CC mínima gracias a su tecnología CMOS de bajo consumo. Se destaca que el HMC197B ofrece rendimiento similar con una configuración de pines alternativa.
Características Generales
- Conmutador RF SPDT de 0 a 3 GHz
- Configuración reflectiva para señalización precisa
- Tecnología CMOS de bajo consumo
- Pérdida de inserción de 0.8 dB
- Aislamiento de 35 dB en apagado
- Paquete SMT de 16 pines
- Rango de frecuencia: 10 kHz a 3 GHz
- Encapsulado plástico SOT-23 de 6 terminales
- Pines RF1 y RF2 con cortocircuitos reflectantes en estado de apagado
- Pines de control A y B con corriente de polarización de CC mínima
Desempeño
- Tipo: Conmutador RF SPDT unipolar de dos posiciones
- Rango de frecuencia: 10 kHz a 3 GHz
- Pérdida de inserción: < 0.8 dB hasta 3 GHz
- Aislamiento en apagado: 35 dB
- Configuración: Reflectiva (pines RF1 y RF2)
- Tecnología: CMOS de bajo consumo
Físicas / Eléctricas
- Encapsulado: SOT-23 plástico de 6 terminales
- Tipo de montaje: SMT
- Pines de control: A y B
- Polarización: Corriente de CC mínima requerida
Contenido / Notas
- Variante alternativa: HMC197B con configuración de pines diferente
- Aplicaciones recomendadas: Receptores, filtros y sistemas de conmutación RF con requerimientos de baja pérdida de inserción y tamaño reducido
