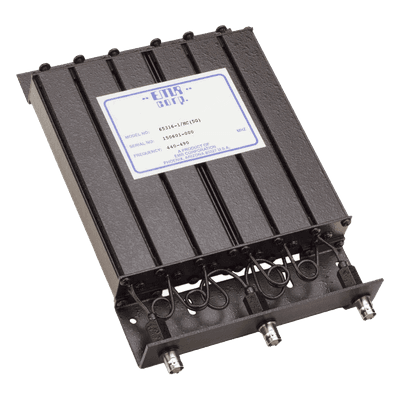

🔍 Pasa el cursor para acercarDuplexer de Rechazo de Banda / 440-490 MHz / 4.6-6 MHz Separación Tx-Rx / 50 W / 6 Cavidades / 1.25 x 6 x 9.5 in
Disponible bajo pedido. Este producto lo conseguimos con el fabricante; escríbenos y te confirmamos precio y tiempo de entrega.
Características
- Aislamiento de 70 dB mínimo para máxima protección de señal
- Resonadores de cobre plateado para alta estabilidad térmica
- Operación confiable de -30°C a +60°C en entornos extremos
- Pérdida por inserción de solo 1.2 dB típica
- Diseño compacto ideal para instalaciones móviles y espacios reducidos
- Conectores BNC hembra para integración rápida en sistemas existentes
Fichas técnicas
Descripción
Duplexer de rechazo de banda diseñado para operación en el rango de 440-490 MHz con separación programable entre transmisión y recepción de 4.6 a 6 MHz. Su arquitectura de 6 cavidades con resonadores de cobre plateado garantiza estabilidad térmica superior y selectividad de frecuencia precisa. Con pérdida por inserción mínima de 1.2 dB y aislamiento de hasta 80 dB, este equipo optimiza el rendimiento de sistemas de radio en aplicaciones móviles y fijas donde el espacio y la confiabilidad son críticos. La construcción robusta soporta temperaturas extremas desde -30°C hasta +60°C.
Características Principales
- Aislamiento superior: 70 dB mínimo / 80 dB típico entre puertos Tx-Rx
- Baja pérdida por inserción de 1.2 dB para máxima eficiencia de potencia
- VSWR máximo de 1.25:1 garantiza matching de impedancia óptimo
- 6 cavidades con resonadores de cobre plateado y aislamientos de teflón UHF
- Separación mínima de 5 MHz entre frecuencias de operación
- Diseño compacto: 1.25 x 6 x 9.5 pulgadas (32 x 152 x 241 mm)
- Rango de temperatura operativa: -22 a 140 °F (-30 a +60 °C)
- Conectores BNC hembra estándar para fácil integración
Especificaciones Técnicas
Eléctricas
| Banda de frecuencia | 440-490 MHz |
| Separación Tx-Rx | 4.6 - 6 MHz |
| Potencia máxima | 50 W |
| Pérdida por inserción | 1.2 dB (típica) |
| Aislamiento | 70 dB mín. / 80 dB típ. |
| VSWR | 1.25:1 máx. |
| Impedancia | 50 Ω |
Mecánicas
| Acabado | Negro |
| Tamaño de cavidad | 1' |
| Cantidad de cavidades | 6 |
| Dimensiones | 1.25' x 6' x 9.5' |
| Dimensiones (mm) | 32 x 152 x 241 mm |
| Peso neto | 2.45 lbs (1.1 kg) |
| Peso de envío | 4 lbs (1.8 kg) |
Ambientales y Conectividad
| Rango de temperatura | -22 a 140 °F |
| Rango de temperatura | -30 a +60 °C |
| Conectores RF | BNC hembra |
| Separación mínima | 5 MHz |
| Construcción interna | Cables semi-rígidos |
Materiales de Construcción
Resonadores de cobre plateado | Aislamientos de teflón (UHF) | Cables semi-rígidos para interconexión interna de cavidades
