🔍 Pase el cursor para acercar🔍 Toque para ampliarTX RX SYSTEMS INC.

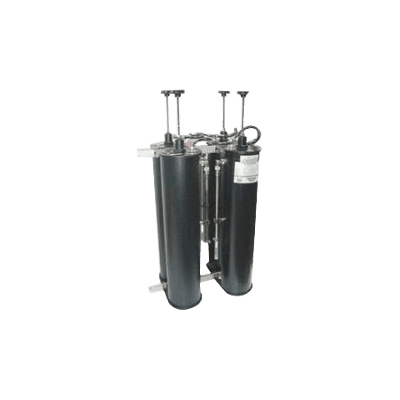

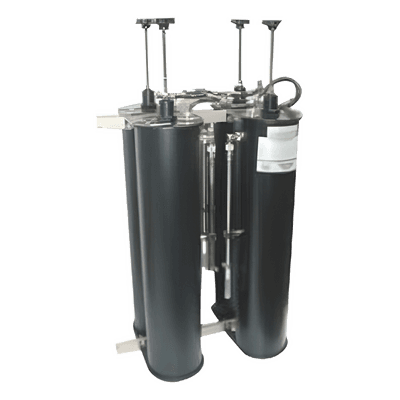

DUPLEXER TX-RX 166-174MHZ 4 CAVIDADES
$36,001 MXN · IVA incluido
Este modelo no tiene existencia hoy. Estas alternativas sí, con envío inmediato:
Resistencia de Potencia / 15 Ohm / 10 W / ±5% / -55°C a +155°C / Cerámica Al₂O₃-SiO₂$14⚡ inmediato
Conector N Macho / Anillo plegable / LMR-400, 9913, CNT-400, RG8/U-SYS, RFLASH-1113, 8214 / Cuerpo bronce plateado / Contacto oro$189⚡ inmediato
Adaptador BNC Macho / Terminales Tornillo / 75 Ohm / Cables AWG 26-14 / RG-59 / RG-6$7⚡ inmediato
Conector Coaxial UHF Macho / PL-259 / Ensamble Roscado-Soldable / Para Cables RG-8/U, RG-213, RG-214, LMR-400, Belden 9913 / Cuerpo Bronce Plateado / Concha Níquelada$105⚡ inmediato
Si necesita exactamente este modelo, se surte bajo pedido: el plazo depende del fabricante y se lo confirmamos en la cotización.
Cotizar disponibilidad por WhatsApp
Producto disponible bajo pedido. Trabajamos directamente con el fabricante; contáctenos para confirmar precio y tiempo de entrega.
Formas de pago
- Visa
- Mastercard
- American Express
- Débito
- OXXO
- Transferencia / SPEI
- Mercado Pago
Pago seguro procesado por Mercado Pago.
También vendemos en Mercado LibreVerde — el mejor nivel de Mercado Libre · MercadoLíder
- Ventas completadas
- 7,655
- Últimos 60 días
- 837
- Reclamos
- 0.45%
- Envíos con demora
- 2.85%
Los porcentajes son de los últimos 60 días y los califica Mercado Libre, no nosotros. Puede comprobarlos en nuestro perfil.
Visite nuestra tienda en Mercado Libre →🚚 Envío a todo México · 🧾 Factura CFDI · 💬 ¿Es para un proyecto? Cotice por WhatsApp y le brindaremos un precio preferencial por volumen.
Características
- Diseño de 4 cavidades para operación dúplex
- Frecuencia de operación: 166-174 MHz
- Configuración BPBR (Banda Pasante - Banda Rechazada)
- Rechazo de 80 dB en frecuencias de operación
- VSWR típico de 1.3 a 1.5:1
- Impedancia nominal de 50 ohmios
Fichas técnicas
En contexto
Está en la gama alta de su categoría: 2% de los 1,174 productos de Radiocomunicación con existencia cuesta más que este.
- Precio de este producto
- $36,001
- Típico en Radiocomunicación
- $540
- La mayoría cuesta entre
- $42 – $9,061
Comparado contra los 1,174 productos de Radiocomunicación que hoy tienen existencia y precio publicado en Zolven. Precios con IVA incluido; se actualizan con el catálogo.
Descripción
Características Principales
- Diseño de 4 cavidades para operación duplex
- Frecuencia de operación: 166-174 MHz
- Configuración BpBr (Banda Pasante - Banda Rechazada)
- Conectores de entrada marcados: 'Low Freq. Input', 'High Freq. Input' y 'Antenna'
- Cables interconectados entre cavidades con longitud crítica (no deben modificarse)
Requisitos de Instalación
- Uso de cable coaxial doblemente blindado (RG-142 o RG-214) para conexiones
- Verificar longitud crítica del cable entre transmisor y duplexer
- Optimización de longitud de cable puede ser necesaria para adaptación de impedancia
- Terminación de puerto de antena con carga de 50 ohm durante ajustes
- Uso de aislador de ferrita puede resolver problemas de potencia reflejada
Ajustes de Sintonización
- Sintonía de 'paso' primero, 'rechazo' después
- Varilla roscada ajusta frecuencia de paso
- Varilla de rexolita ajusta frecuencia de rechazo
- Rechazo >80 dB en frecuencias de operación
Procedimiento de Ajuste
- 16 pasos para ajuste completo
- Incluye ajuste de cavidades 1&2 y 3&4
- Verificación con analizador de espectro y generador de seguimiento
- Procedimientos de pretuneo y ajuste fino
Requisitos de Equipamiento
- Analizador de espectro con generador de seguimiento
- Carga de 50 ohmios
- Cables de conexión de calidad
- Herramientas para ajuste mecánico
Consideraciones de Impedancia
- VSWR típico: 1.3 a 1.5:1
- Impedancia nominal: 50 ohmios
- Rango de impedancia aceptable: 33-75 ohmios (VSWR 1.5:1)
- Posible necesidad de red de adaptación PI
Síntomas de Mala Adaptación
- Radiaciones espurias del transmisor
- Potencia de salida errática
- Pérdida de inserción anormal
- Cambio de potencia reflejada con longitud de cable
Conexiones de Ajuste
- Figura 1: Ajuste de paso bajo
- Figura 2: Ajuste de paso alto
- Figura 3: Ajuste de notches de rechazo
Curvas de Respuesta
- Plot 1: Curva de respuesta simétrica
- Plot 2: Curva de paso alto
- Plot 3: Curva de paso bajo
- Plot 4: Curva de rechazo bajo
- Plot 5: Curva duplex del lado bajo
