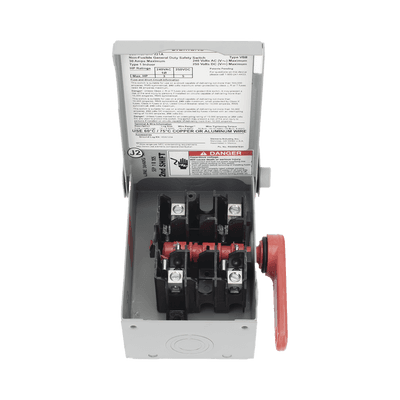

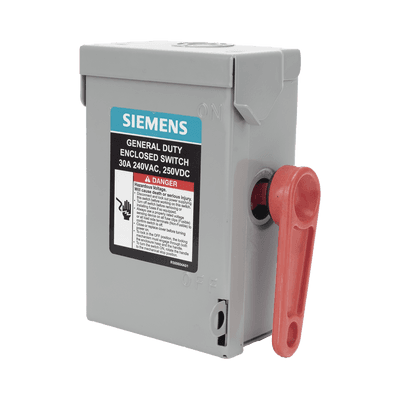

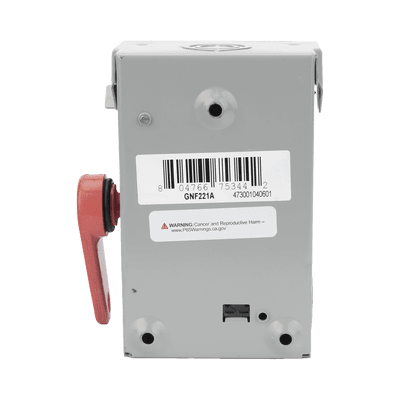

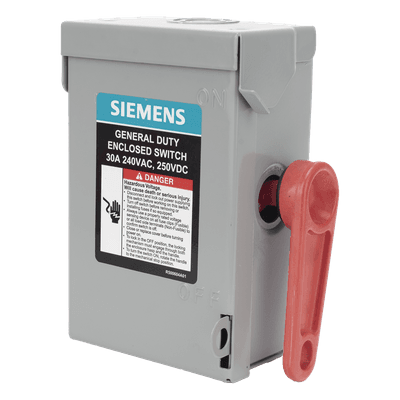

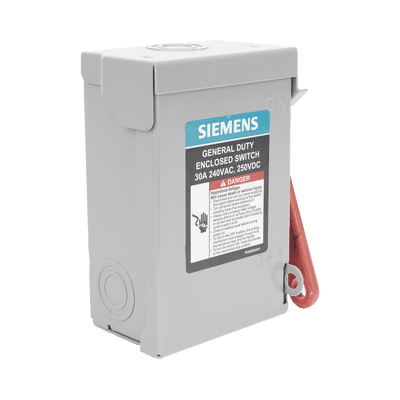

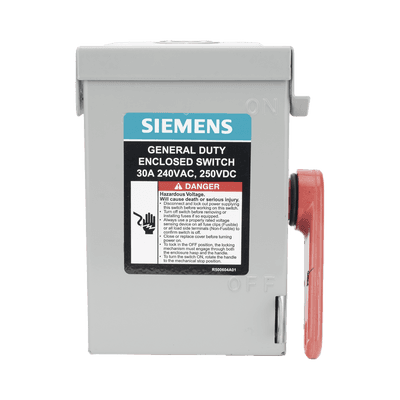

🔍 Pasa el cursor para acercarInterruptor de Seguridad / 240Vca / 2 Polos / 30A / NEMA 1 / Sin Portafusibles / 10k-100k AIC
Características
- Doble ruptura visible para seguridad operativa
- Terminales sobredimensionados para cables 14-8 AWG
- UL Listed con archivo #E4776 para trazabilidad
- Cumple UL98, UL50 y NEMA KS-1
- Capacidad 100,000 AIC con fusibles Clase R
- Diseño compacto 0.91 kg para instalación versátil
Fichas técnicas
Descripción
Este interruptor de seguridad de la Serie A ofrece protección confiable para circuitos de 240Vca en entornos interiores con clasificación NEMA 1. Su diseño con doble ruptura visible permite a los técnicos verificar el estado de desconexión sin exponerse a riesgos eléctricos. La construcción sin portafusible simplifica la instalación en aplicaciones donde la protección externa ya está definida, mientras que los terminales sobredimensionados acomodan cables desde 14 hasta 8 AWG con pares de apriete específicos para cada calibre.
Características Principales
- Doble ruptura visible para confirmación mecánica de desconexión
- Terminales sobredimensionados compatibles con cables 14-8 AWG
- Clasificación NEMA 1 para uso exclusivo en interiores
- UL Listed bajo archivo #E4776 con cumplimiento de UL98, UL50 y NEMA KS-1
- Capacidad de interrupción de 10,000 AIC con fusibles Clase K o H, y 100,000 AIC con fusibles Clase R
- Cumple requisitos de espacio de doblado de cables de la NEC
Especificaciones Técnicas
Eléctricas
Tensión nominal: 240Vca
Corriente nominal: 30A
Tipo de interruptor: Serie A, 2 polos, 2 hilos
Capacidad AIC (Clase K/H): 10,000 AIC
Capacidad AIC (Clase R): 100,000 AIC
Tensión CC: 250V CC, 1 fase
Mecánicas y Construcción
Clasificación NEMA: NEMA 1 (interior)
Diseño: Sin portafusible, doble ruptura visible
Peso: 0.91 kg (2.0 lb)
Rango de cables: 14-2 AWG
Terminales y Alambrado
Tamaño de cable: 14-8 AWG
Par de apriete (14-10 AWG): 35 lb-in
Par de apriete (8 AWG): 40 lb-in
Configuración: Terminales sobredimensionados
Normas y Certificaciones
UL Listed: Archivo #E4776
UL98: Interruptores de seguridad
UL50: Viviendas para equipos eléctricos
NEMA KS-1: Interruptores encapsulados
NEC: Cumple requisitos de espacio de doblado de cables
