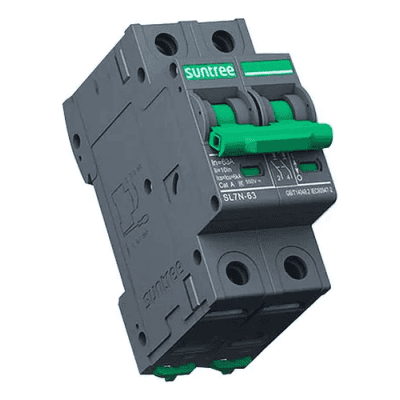

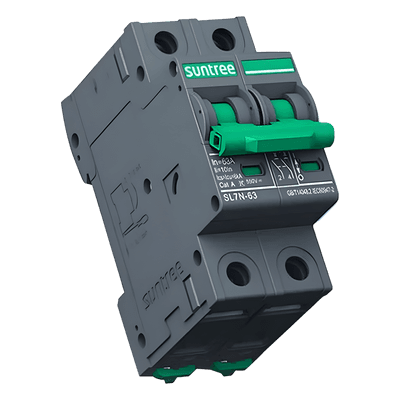

🔍 Pasa el cursor para acercarInterruptor Termomagnético 2P / 25 A / 800 Vcc / Curva C / 6 kA / Riel DIN
Disponible bajo pedido. Este producto lo conseguimos con el fabricante; escríbenos y te confirmamos precio y tiempo de entrega.
Características
- Protección de sobrecorriente para sistemas fotovoltaicos DC
- Rango operativo extendido de 24 Vcc a 800 Vcc
- Capacidad de ruptura de 6 kA para condiciones de falla severas
- 20,000 operaciones mecánicas para larga vida útil
- Instalación en riel DIN para montaje rápido en gabinetes
- Protección IP40/IP20 para conexiones seguras en entornos controlados
Fichas técnicas
Descripción
El interruptor termomagnético de corriente directa está diseñado para proporcionar protección contra sobrecorriente en circuitos DC de sistemas fotovoltaicos. Se instala entre los paneles solares y el inversor de interconexión, ofreciendo aislamiento seguro en condiciones de falla. Su construcción con curva tipo C permite discriminar entre arranques transitorios y sobrecorrientes sostenidas, mientras que su capacidad de ruptura de 6 kA garantiza la extinción de arco en fallas de alta energía. El rango de operación de 24 Vcc a 800 Vcc lo hace compatible con configuraciones de string desde sistemas residenciales hasta comerciales de media tensión DC.
Características Generales
- • Número de polos: 2P
- • Voltaje de operación: 24 Vcc – 800 Vcc
- • Corriente nominal: 25 A
- • Tensión nominal de aislamiento: 1250 Vdc
- • Capacidad de ruptura: 6 kA
- • Curva de disparo: Tipo C
- • Tipo de disparo: Termomagnético
- • Tipo de instalación: Riel DIN
- • Protección: IP40 (cuerpo) / IP20 (puerto de conexión)
- • Temperatura de operación: -30 °C a 70 °C
- • Aplicación: Sistemas fotovoltaicos, protección entre paneles e inversor
Desempeño Eléctrico
Voltaje operativo: 24 Vcc – 800 Vcc
Corriente nominal: 25 A
Tensión de aislamiento: 1250 Vdc
Capacidad de ruptura: 6 kA
Curva de disparo: Tipo C
Operaciones eléctricas: 1,000 (valor promedio real)
Físicas y Mecánicas
Número de polos: 2P
Tipo de instalación: Riel DIN
Protección IP: IP40 (cuerpo) / IP20 (puerto de conexión)
Temperatura de operación: -30 °C a 70 °C
Operaciones mecánicas: 20,000 (valor promedio real)
Contenido del Paquete
• Interruptor termomagnético 2P 25 A 800 Vcc
