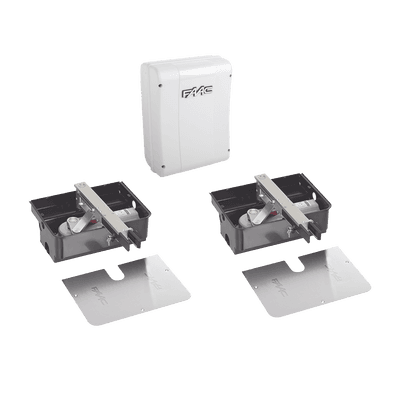

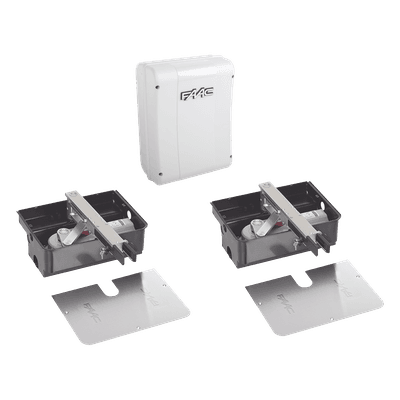

Kit de Operadores Subterráneos para Puertas Abatibles
Este kit de operadores subterráneos ofrece una solución de automatización completamente invisible, instalándose bajo la hoja de la puerta para preservar la estética arquitectónica del acceso. Diseñado para puertas abatibles de hasta 3.5 metros (11.5 pies) de longitud, integra un motor de 24V con control electrónico avanzado que garantiza operaciones suaves y seguras. El sistema incorpora encoder virtual para detección precisa de obstáculos, cumpliendo con requisitos de seguridad anti-aplastamiento en entornos residenciales e institucionales. Su construcción con grado de protección IP67 permite instalación en condiciones climáticas adversas, incluyendo exposición directa a polvo y agua.
Características Principales
- Motor subterráneo invisible: instalación oculta bajo la puerta sin elementos visibles
- Encoder virtual con detección de obstáculos y función anti-aplastamiento integrada
- Desbloqueo manual de emergencia mediante doble palanca mecánica
- Construcción sellada IP67: resistente a polvo total e inmersión temporal en agua
- Rango operativo extendido: -20°C a 55°C para climas extremos
- Velocidad angular controlada de 6°/s para maniobras seguras y predecibles
Especificaciones Técnicas
Capacidad por Longitud de Hoja
| 1.5 m (4.9 ft) | 500 kg |
| 1.8 m (5.9 ft) | 480 kg |
| 2.25 m (7.4 ft) | 220 kg |
| 3.0 m (9.8 ft) | 190 kg |
| 3.5 m (11.5 ft) | 180 kg |
Parámetros Eléctricos
| Voltaje de alimentación | 110V |
| Voltaje del motor | 24V DC |
| Tipo de motor | Brush |
| Potencia máxima | 70W |
| Torque máximo | 330 Nm |
Características Mecánicas
| Velocidad angular | 6°/s |
| Peso del motor | 12 kg |
| Dimensiones motor | 362 × 153 × 127 mm |
Condiciones Ambientales
| Temperatura de operación | -20°C a 55°C |
| Grado de protección | IP67 |
Funciones de Seguridad y Control
Encoder virtual para detección de obstáculos · Dispositivo anti-aplastamiento · Desbloqueo manual con doble palanca · Control electrónico de finales de carrera
