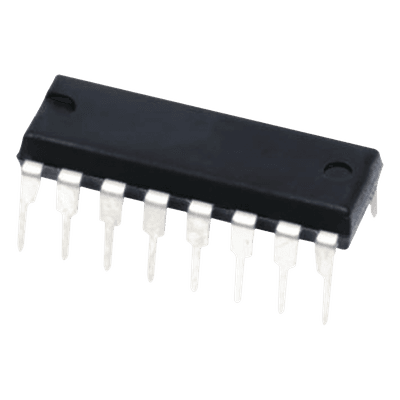

🔍 Pasa el cursor para acercarMultiplexor Analógico / Triple Doble Canal / CMOS / 3V a 20V / 30 MHz / -55°C a 125°C
Características
- Conmutación digital-analógica con baja corriente de entrada
- Compatibilidad con señales de 3V a 20V para flexibilidad de diseño
- Resistencia ON de 125 Ω típica para mínima degradación de señal
- Frecuencia de corte hasta 30 MHz con baja distorsión
- Paquete compacto hasta 5.00 mm × 4.40 mm para integración densa
- Rango de temperatura militar -55°C a 125°C para entornos extremos
Fichas técnicas
Descripción
Multiplexor analógico triple con doble canal en tecnología CMOS, diseñado para aplicaciones de conmutación de señales analógicas y digitales en sistemas que requieren versatilidad y fiabilidad. Integra tres secciones independientes de dos canales cada una, permitiendo la selección de múltiples fuentes de señal hacia una salida común. Su arquitectura con conversión de nivel lógico facilita la interfaz entre circuitos de control lógico y señales analógicas de mayor amplitud. La baja resistencia en estado de conducción y la reducida corriente de fuga en estado de bloqueo preservan la integridad de señal en aplicaciones de precisión. El rango de temperatura extendido y el encapsulado compacto lo hacen apto para equipamiento industrial, automotriz, aeroespacial y sistemas embebidos con restricciones de espacio.
Características Generales
- • Tipo: Multiplexor/Demultiplexor analógico
- • Configuración: Triple con doble canal (3×2:1)
- • Tecnología: CMOS con conversión de nivel lógico
- • Rango de voltaje de señal: 3V a 20V
- • Frecuencia de corte: Hasta 30 MHz
- • Temperatura de operación: -55°C a 125°C
- • Dimensiones de paquete: Hasta 5.00 mm × 4.40 mm
Desempeño de Conmutación
- • Resistencia ON: 125 Ω (típica) a 15V p-p
- • Fuga OFF: ±100 pA (típica) a 18V
- • Corriente de fuga ON: ±300 nA (máx.)
- • Corriente de drenaje: 470-1300 µA
- • Baja distorsión en conmutación
Especificaciones Eléctricas y Físicas
- • Tecnología: CMOS
- • Capacitancia de entrada: Especificada según hoja de datos
- • Rango de temperatura: -55°C a 125°C
- • Paquete: Hasta 5.00 mm × 4.40 mm
- • Diseño compacto para alta densidad
Contenido del Paquete
- • Circuito integrado 595CD4053BE
- • Multiplexor triple doble canal analógico
- • Encapsulado según especificación
