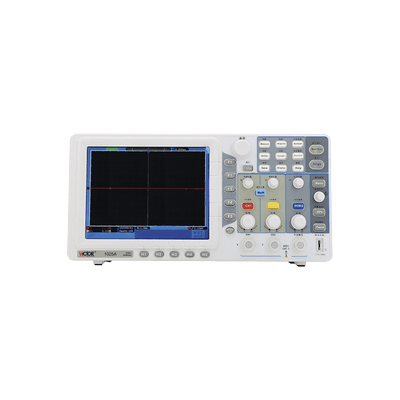

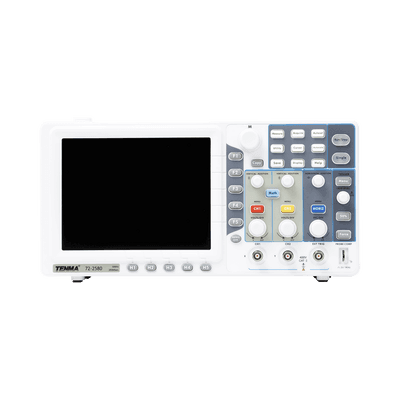

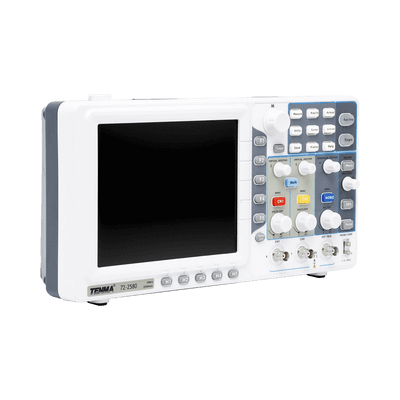

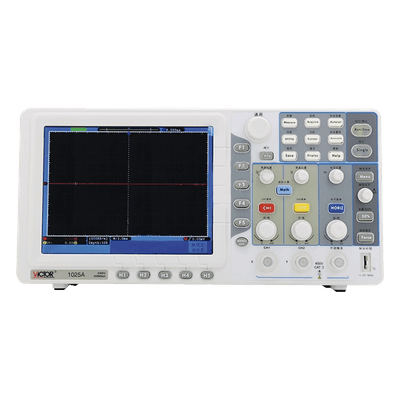

🔍 Pasa el cursor para acercarOsciloscopio Análogo de Mesa / 2 Canales + 1 Externo / 30 MHz / 250 MS/s / Pantalla LCD 8' / USB 2.0 y LAN
Disponible bajo pedido. Este producto lo conseguimos con el fabricante; escríbenos y te confirmamos precio y tiempo de entrega.
Características
- Pantalla LCD color de 8 pulgadas con 65536 colores
- Interfaz USB 2.0 y puerto LAN para conectividad remota
- Disparo avanzado: edge, video, slope, pulse y alternate
- Medición automática de parámetros de señal completa
- Tiempo de subida ≤11 ns para captura de transitorios rápidos
- Longitud de registro máxima de 10K puntos por canal
Fichas técnicas
Descripción
Osciloscopio de mesa diseñado para aplicaciones de diagnóstico electrónico, mantenimiento industrial y laboratorios educativos. Integra dos canales analógicos más un canal externo para disparo, con ancho de banda de 30 MHz que cubre la mayoría de señales en sistemas de control y electrónica de potencia. La pantalla LCD color de 8 pulgadas con resolución de 800 x 600 píxeles facilita la visualización de formas de onda complejas y la interpretación de resultados en entornos de iluminación variable. La conectividad USB 2.0 y LAN permite la transferencia de datos, control remoto del instrumento y documentación de mediciones sin intervención directa en el equipo.
Características Principales
- Pantalla LCD color de 8 pulgadas, 800 x 600 píxeles, paleta de 65536 colores
- Conectividad dual: interfaz USB 2.0 y puerto LAN para operación remota
- Sistema de disparo múltiple: edge, video, slope, pulse y alternate
- Medición automática de parámetros: Vpp, Vmax, Vmin, Vtop, Vbase, Vamp
- Tiempo de subida ≤ 11 ns para captura precisa de eventos rápidos
- Memoria de adquisición de hasta 10K puntos por canal
- Compatibilidad con sistemas de video NTSC, PAL y SECAM
- Modos de activación: automático, normal e individual
Especificaciones Técnicas
Rendimiento del Sistema
Ancho de banda: 30 MHz
Frecuencia de muestreo: 250 MS/s (500 MS/s opcional)
Tiempo de subida: ≤ 11 ns
Escala horizontal: 5 ns/div - 100 s/div, secuencia 1-2-5
Longitud de registro: máx. 10K puntos
Canales de Entrada
Canales: 2 analógicos + 1 externo (disparo)
Acoplamiento: CC, CA, tierra
Impedancia de entrada: 1 MΩ ± 2%, en paralelo con 10 pF ± 5 pF
Voltaje máximo de entrada: 400 V (pico a pico) (CC + CA pico a pico)
Sensibilidad vertical: 5 mV/div - 5 V/div
Precisión de ganancia CC: ± 3%
Disparo y Medición
Tipos de disparo: edge, video, slope, pulse, alternate
Modos de activación: automático, normal, individual
Video: NTSC, PAL, SECAM
Medición automática: Vpp, Vmax, Vmin, Vtop, Vbase, Vamp
Pantalla e Interfaces
Pantalla: LCD color de 8 pulgadas (20.3 cm)
Resolución: 800 x 600 píxeles
Colores: 65536
Interfaces: USB 2.0, puerto LAN
