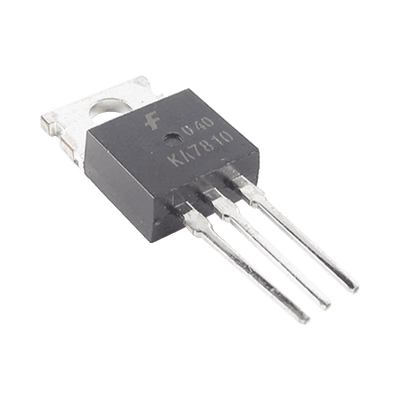

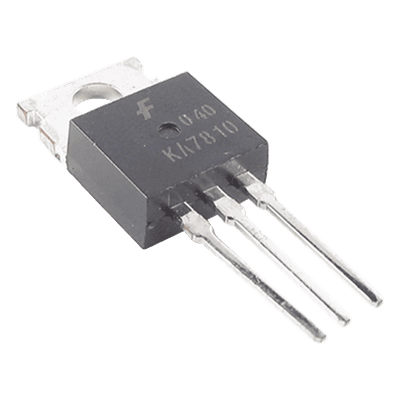

🔍 Pasa el cursor para acercarRegulador de Voltaje Lineal / Salida 10 V / 1 A / Encapsulado TO-220 / Protección Térmica y Cortocircuito
Características
- Regulación precisa de 9.5 a 10.5 V para alimentación estable de dispositivos de video
- Protección térmica integrada que evita daños por sobrecarga prolongada
- Protección contra cortocircuitos con limitación de corriente a 250 mA
- Tensión de dropout de 2 V que permite operación con fuentes de 12.5 V mínimo
- Rango operativo extendido de -40°C a +125°C para entornos industriales
- Encapsulado TO-220 con disipación térmica eficiente para montaje en PCB
Fichas técnicas
Descripción
Regulador de voltaje lineal de salida fija de 10 V con capacidad de corriente de hasta 1 A, diseñado para aplicaciones de alimentación en sistemas de video vigilancia, video porteros y monitores. Incorpora regulación interna con protección térmica contra sobrecarga y protección contra cortocircuitos que limita la corriente a 250 mA en condición de falla. El encapsulado TO-220 permite disipación térmica eficiente y montaje mecánico estable en tarjetas de circuito impreso. Su tensión de dropout de 2 V a corriente nominal permite operación con fuentes de alimentación de 12.5 V o superior, manteniendo regulación de línea entre 10-200 mV y regulación de carga entre 12-400 mV. El dispositivo opera en rango de temperatura industrial de -40°C a +125°C con corriente en reposo de 5.1-8.0 mA.
Características Generales
- • Voltaje de salida regulado: 10 V (rango 9.5 a 10.5 V)
- • Corriente de salida máxima: 1 A
- • Encapsulado: TO-220 para montaje con disipador
- • Protección térmica contra sobrecarga integrada
- • Protección contra cortocircuitos (limitación a 250 mA)
- • Protección del área operativa segura del transistor de salida
- • Tensión de dropout: 2 V a 1 A de corriente
- • Corriente pico: 2.2 A
Desempeño Eléctrico
- Voltaje de salida: 9.5 a 10.5 V (5 mA a 1 A, P ≤ 15 W)
- Regulación de línea: 10-200 mV (Vi = 12.5 V a 25 V)
- Regulación de carga: 12-400 mV (Io = 5 mA a 1.5 A)
- Corriente en reposo: 5.1-8.0 mA
- Tensión de dropout: 2 V (Io = 1 A)
- Protección cortocircuito: 250 mA
- Corriente pico: 2.2 A
- Rizado: Especificado en hoja de datos
Límites Máximos y Ambientales
- Vi (5V a 18V): 35 V máximo
- Vi (24V): 40 V máximo
- Temperatura operativa: -40°C a +125°C
- Temperatura almacenamiento: -65°C a +150°C
- Encapsulado: TO-220
- Disipación máxima: 15 W
Contenido del Paquete
- • Regulador de voltaje KA7810
- • Encapsulado TO-220
