🔍 Pasa el cursor para acercarROHN

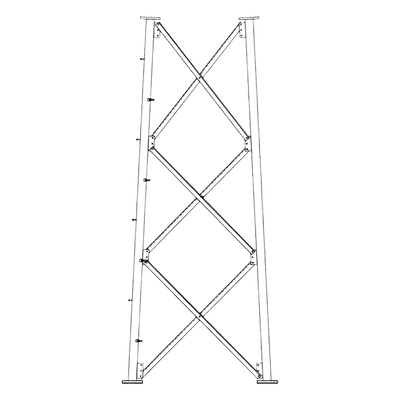

Sección 10 Base para Torre Autosoportada línea SSV (Código de Fábrica: 10N183)
$204,285Ahorras 18%
$168,331 MXN · IVA incluido
Cotizar disponibilidad por WhatsApp
Disponible bajo pedido. Este producto lo conseguimos con el fabricante; escríbenos y te confirmamos precio y tiempo de entrega.
🚚 Envío a todo México · 🧾 Factura CFDI · 💬 ¿Es para un proyecto? Cotiza por WhatsApp y te damos precio por volumen.
Características
- Base robusta para torre autosoportada SSV
- Compatible con estructura de sección 10
- Diseño optimizado para máxima estabilidad
- Componentes de alta resistencia a la intemperie
- Fácil instalación en diversas condiciones de terreno
- Construcción modular para fácil expansión
Fichas técnicas
Descripción
Características Principales
- Base robusta para torre autosoportada SSV
- Compatible con estructura de sección 10
- Diseño optimizado para máxima estabilidad
- Componentes de alta resistencia a la intemperie
- Fácil instalación en diversas condiciones de terreno
Especificaciones Técnicas
- Código de Fábrica: 10N183
- Tipo: Base para Torre Autosoportada
- Línea: SSV
- Marca: ROHN
- Modelo: SSV10N183
Dimensiones
- Sección: 10
- Extensión Superior: 10' - 6 3/4'
- Extensión Inferior: 12' - 7 1/4'
Construcción
- Construcción atornillada en campo
- Tubos galvanizados en caliente, interior y exterior
- Barras de paso y tope cónico suministrados
Aplicaciones
- Estructuras para telecomunicaciones PCS
- Sistemas de banda ancha
- Sistemas de seguridad
- Iluminación deportiva
Normativas
- Diseñado según ANSI/TIA-222-G
- Categoría Topográfica 1
- Espesor de hielo de diseño: 3/4'
- Coeficiente sísmico S < 1.0
Compatibilidad
- Compatible con secciones SSV estándar
- Compatible con sistema de seguridad para escalada
- Compatible con accesorios estándar ROHN
Opciones de Configuración
- Configuración de altura desde 40' hasta 180'
- Disponible en versiones 90 MPH, 100 MPH y 110 MPH
- Opciones de base estándar SB2, SB3, SB4 & SB5
Requerimientos de Instalación
- Kit de puesta a tierra debe ser ordenado por separado
- Planos de ensamblaje y detalles de fundación incluidos
- Requiere dispositivo de seguridad para estructuras > 10'
Capacidad 90 MPH
- Altura 150': 19 sq.ft. en el tope / 11 sq.ft. en 30' debajo del tope
- Altura 160': 15 sq.ft. en el tope / 8 sq.ft. en 30' debajo del tope
- Altura 170': 18 sq.ft. en el tope / 9 sq.ft. en 30' debajo del tope
- Altura 180': 13 sq.ft. en el tope / 6 sq.ft. en 30' debajo del tope
Capacidad 100 MPH
- Altura 150': 12 sq.ft. en el tope / 3 sq.ft. en 30' debajo del tope
- Altura 160': 9 sq.ft. en el tope / -
- Altura 170': 9 sq.ft. en el tope / -
- Altura 180': 6 sq.ft. en el tope / -
Capacidad 110 MPH
- Altura 100': 9 sq.ft. en el tope / 3 sq.ft. en 30' debajo del tope
- Altura 110': 11 sq.ft. en el tope / 5 sq.ft. en 30' debajo del tope
- Altura 120': 7 sq.ft. en el tope / 2 sq.ft. en 30' debajo del tope
- Altura 130': -
Detalles de Fundación
- Diámetro de fundación: 8' - 6'
- Ancho de fundación: 5' - 6'
- Profundidad: 2' - 0'
- Volumen de concreto: 8.6 cu. yds.
Materiales
- Tubos galvanizados en caliente
- Construcción soldada y atornillada
- Acero estructural de alta resistencia
Aplicaciones Específicas
- Soporta equipos de telecomunicaciones
- Ideal para sistemas de antenas
- Estructura para torres de iluminación
- Soporte para sistemas de seguridad
Estándares de Ingeniería
- Diseño con secciones estándar pre-ingenieradas
- Sistema modular para fácil expansión
- Construcción optimizada para vientos hasta 110 MPH
Envío a todo México
Garantía de fábrica
Factura CFDI
Asesoría real
