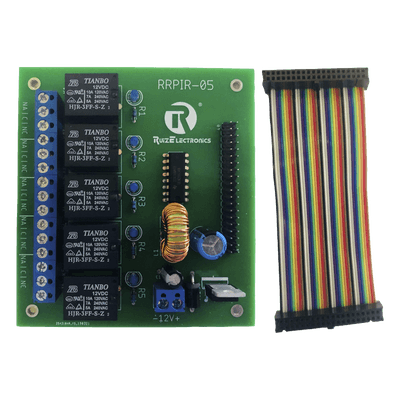

🔍 Pasa el cursor para acercarTablilla interfaz de relevadores / 5 canales / 10A @ 120VCA / Arnés 20x2 pines / 32.8 pies / Raspberry Pi 40 pines
Disponible bajo pedido. Este producto lo conseguimos con el fabricante; escríbenos y te confirmamos precio y tiempo de entrega.
Características
- Control individual de 5 relevadores por GPIO programables
- Alimentación dual 12VCC regulada a 5VCC para Raspberry Pi
- Indicadores LED de estado para cada salida de relevador
- Compatible con toda la familia Raspberry Pi de 40 pines
- Diseño compacto ideal para proyectos IoT y automatización
- Arnés de 10 cm para conexión directa y ordenada
Descripción

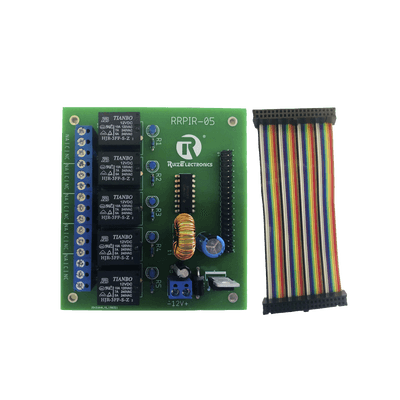

Tablilla de interfaz de relevadores para Raspberry Pi
Esta tablilla de interfaz permite controlar hasta 5 cargas eléctricas mediante relevadores electromecánicos directamente desde una Raspberry Pi. Cada canal ofrece capacidad de conmutación de 10 amperios a 120 VCA, con contactos aislados que protegen el microcontrolador de las cargas conectadas. La alimentación de 12 VCC se regula internamente a 5 VCC con 2 amperios de capacidad, eliminando la necesidad de fuentes adicionales para la Raspberry Pi. El diseño compacto facilita su integración en gabinetes de control, prototipos industriales y proyectos de automatización residencial o comercial.
La conexión se realiza mediante un arnés de 20 pines hembra de 10 cm (3.28 pies) que se acopla directamente al header de 40 pines de cualquier modelo de Raspberry Pi compatible. Los cinco relevadores se controlan mediante GPIOs independientes, permitiendo activaciones simultáneas o secuenciales según la lógica programada por el usuario. Los indicadores LED integrados proporcionan retroalimentación visual inmediata del estado de cada salida.
Características principales
- 5 salidas de relevadores con contactos independientes y aislados
- Control individual por GPIO programables (GPIO 16, 20, 21, 23, 24)
- Alimentación 12 VCC @ 5 A con regulación interna a 5 VCC @ 2 A
- Indicadores LED de estado para cada canal de relevador
- Arnés de 20 pines hembra, compatible con Raspberry Pi de 40 pines
- Diseño compacto optimizado para integración en proyectos IoT
Especificaciones técnicas
Asignación de pines GPIO
Se recomienda utilizar una fuente de poder de 12 VCC @ 5 A. La tablilla incorpora regulación interna que deriva 5 VCC @ 2 A para alimentar directamente la Raspberry Pi, simplificando el cableado del sistema.
