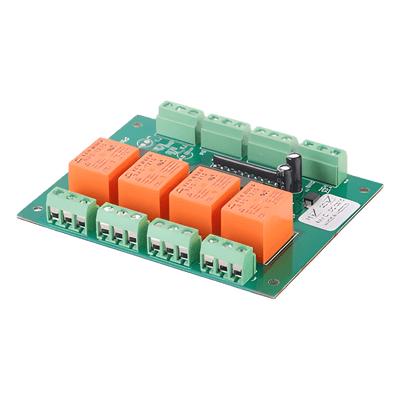

🔍 Pasa el cursor para acercarTarjeta control de esclusas / 2 puertas / 4 relevadores 1A @ 115VAC / 2 triggers 5V / 73x94x20 mm / 12VDC
Características
- Control simultáneo de dos puertas para esclusas de alta seguridad
- 4 salidas de relé para chapas magnéticas o cerraduras eléctricas
- 2 salidas de pulso positivo 5V para integración con sistemas externos
- 4 entradas configurables NC/NO para contactos magnéticos de puerta
- Indicación luminosa por salida de nivel alto al detectar puerta abierta
- Diseño compacto para instalación en gabinetes de control reducidos
Descripción
Tarjeta electrónica especializada para el control de esclusas de seguridad con capacidad para gestionar dos puertas de forma simultánea e interdependiente. Integra cuatro salidas de relé para el accionamiento de chapas magnéticas o cerraduras eléctricas, junto con dos salidas de trigger positivo de pulso a 5V para comunicación con sistemas de control de acceso o plataformas de gestión centralizada. Las cuatro entradas de sensores S1-S4 admiten configuración NC/NO, permitiendo la conexión de contactos magnéticos estándar de la industria. Las salidas de nivel alto T1-T2 proporcionan indicación luminosa automática cuando se detecta apertura de puerta, facilitando la supervisión visual del estado de la esclusa en tiempo real.
Características principales
- Control de esclusa para 2 puertas con lógica de seguridad avanzada
- 4 salidas de relé: 1A @ 115VAC máximo por contacto
- 2 salidas de trigger positivo de pulso a 5V
- 4 entradas S1-S4 para contactos magnéticos NC/NO
- Indicación luminosa de puerta abierta por T1-T2 (5V)
- Factor de forma compacto: 73 × 94 × 20 mm
Especificaciones técnicas
Alimentación
12 VDC @ 125 mA
Salidas de relé
4 salidas (NO-X, NC-X, C-X por relé)
Capacidad: 1A @ 115VAC máximo
Salidas de trigger
2 salidas de pulso positivo a 5V
Entradas de sensores
S1-S4 para contactos magnéticos
Configuración NC/NO
Indicadores de estado
T1-T2: salidas de nivel alto 5V
Activación al detectar puerta abierta
Dimensiones físicas
73 × 94 × 20 mm
(2.87 × 3.70 × 0.79 pulgadas)
Aplicaciones típicas
Control de acceso para bancos y centros financieros con puertas NC/NO. Requiere equipos de sujeción con modo de operación compatible para esclusas de seguridad intermedia.
