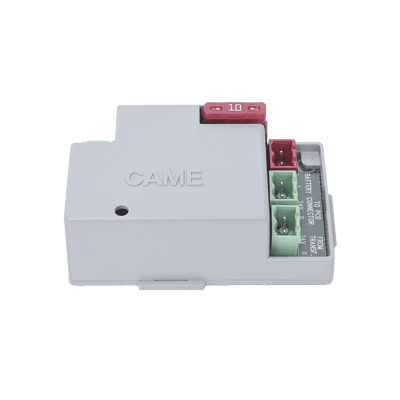

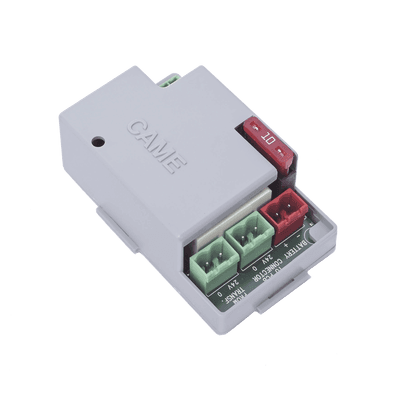

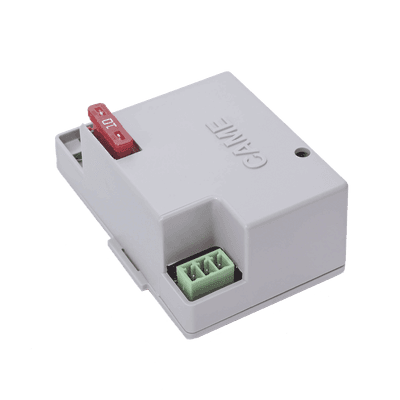

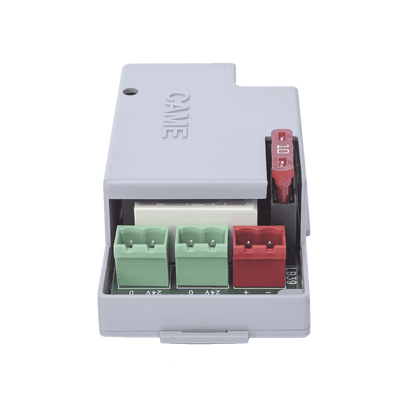

🔍 Pasa el cursor para acercarTarjeta de Respaldo de Baterías / 12 V / Carga 27 V 400 mA / Standby 75 mA / -20°C a +55°C / 93 x 43 x 51 mm
Características
- Mantiene operación de cuadro de mando ante fallas de energía principal
- Consumo standby ultrabajo de 75 mA para mayor autonomía de baterías
- Carga controlada a 27 V con protección por corriente máxima de 400 mA
- Operación confiable en rangos extremos de temperatura -20°C a +55°C
- Diseño compacto para instalación en espacios reducidos de cuadros de mando
- Compatible con baterías recargables de 1.3 Ah y 3.2 Ah según aplicación
Fichas técnicas
Descripción
Tarjeta de respaldo para baterías recargables de 12 V diseñada para integrarse en cuadros de mando de automatización de accesos. Gestiona la carga y supervisión de baterías de respaldo, garantizando la continuidad operativa del sistema ante interrupciones de suministro eléctrico. Incorpora circuito de carga a 27 V con limitación de corriente máxima de 400 mA, optimizando la vida útil de las baterías. Su consumo en reposo de 75 mA minimiza la descarga durante períodos de inactividad. Diseñada para operar en condiciones ambientales exigentes con rango de temperatura de -20°C a +55°C. El formato compacto de 93 x 43 x 51 mm facilita su montaje en gabinetes de control con espacio limitado. Incluye indicador LED de estado, fusible de protección de 10 A y juego de cables de conexión para baterías.
Características Generales
- • Tipo: RLB (tarjeta de respaldo de baterías)
- • Voltaje de baterías: 12 V (recargables)
- • Capacidades compatibles: 1.3 Ah (SDN4/6/8/10, OPS001, ZL60, ZL65) / 3.2 Ah (FA7024)
- • Tensión de carga: 27 V
- • Corriente de carga máxima: 400 mA
- • Consumo en reposo: 75 mA
- • Temperatura de funcionamiento: -20°C a +55°C
- • Dimensiones: 93 x 43 x 51 mm
- • Calibre de cable de conexión: 2 x 1.5 mm²
- • Fusible de protección: 10 A
- • Accesorios requeridos: 2 baterías PL712
Desempeño
- Tipo: RLB
- Consumo en reposo: 75 mA
- Tensión de carga: 27 V
- Corriente de carga máx.: 400 mA
- Temperatura de funcionamiento: -20°C a +55°C
Físicas / Eléctricas
- Dimensiones: 93 x 43 x 51 mm
- Voltaje de baterías: 12 V
- Baterías tipo: Recargable
- Capacidades: 1.3 Ah / 3.2 Ah
- Calibre de cable: 2 x 1.5 mm²
- Fusible: 10 A

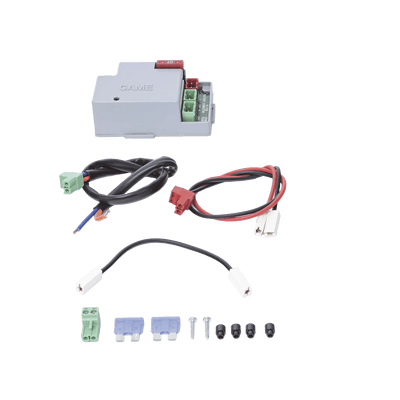

Contenido del Paquete
- ① Tarjeta LB39
- ② Caja para la tarjeta
- ③ Fusible 10 A
- ④ LED de estado
- ⑤ Distanciadores y tornillos de fijación
- ⑥ Cable de conexión
- ⑦ Cables de conexión de las baterías
Compatibilidad
Cuadros de mando: 801QA-0080
Kits compatibles:
- • KIT-AXO-3024: Kit de brazos abatibles AXO3024 (con cuadro 801QA-0080)
- • KIT-AXO-5024: Kit de brazos abatibles AXO5024 (con cuadro 801QA-0080)
