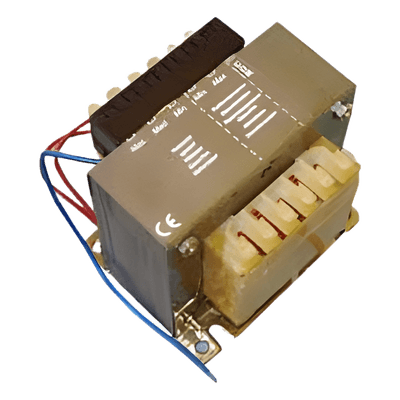

🔍 Pasa el cursor para acercarTransformador para automatización / 230 VCA a 24 VCC / Control de ralentización / Detección de obstáculos / 40 W accesorios
Disponible bajo pedido. Este producto lo conseguimos con el fabricante; escríbenos y te confirmamos precio y tiempo de entrega.
Características
- Conversión 230 VCA a 24 VCC para motores DC
- Control de ralentización en apertura y cierre integrado
- Detección de obstáculos con función de seguridad activa
- Configuración flexible mediante dip switches y trimmers
- Salida auxiliar 24 VCC para accesorios hasta 40 W
- Conexión para antena y expansión de funcionalidad
Fichas técnicas
Descripción
Este transformador de control está diseñado para automatizar puertas y portones basculantes o corredizos, convirtiendo la alimentación de 230 VCA en 24 VCC para accionamiento de motores de corriente continua. Integra funciones avanzadas de seguridad como detección de obstáculos y control de ralentización en ambos sentidos de movimiento, prolongando la vida útil del mecanismo y reduciendo el desgaste mecánico. La configuración se realiza mediante dip switches y trimmers, permitiendo adaptar el comportamiento del equipo a distintos escenarios de instalación sin necesidad de software adicional. Además, incluye salida auxiliar de 24 VCC para alimentar accesorios complementarios como luces, antenas o receptores, con capacidad de hasta 40 W.
Características principales
- Transformación de voltaje 230 VCA a 24 VCC para motores de automatización
- Control de ralentización en apertura y cierre mediante microinterruptores dedicados
- Función de detección de obstáculos integrada para protección de usuarios y vehículos
- Configuración completa vía 5 dip switches y ajustes de tiempo por trimmer
- Salida auxiliar 10-E de 24 VCC intermitente o continua según programación
- Conexión para antena y accesorios periféricos con potencia máxima de 40 W
Especificaciones técnicas
Alimentación y potencia
Tipo: Transformador
Voltaje de entrada: 230 VCA
Voltaje de salida: 24 VCC
Potencia accesorios: Hasta 40 W
Aplicación y compatibilidad
Aplicación: Automatización de puertas y portones
Modelo compatible: ZL37F
Motor: 24 VCC
Conexiones eléctricas
L1-L2: Alimentación 230 VCA
M-N: Motor 24 VCC
10-E: Salida 24 VCC auxiliar
F-FA: Microinterruptor ralentización apertura
F-FC: Microinterruptor ralentización cierre
1-2: Pulsador de paro (N.C.)
2-3: Pulsador de apertura (N.O.)
Funciones DIP switch
DIP 1 ON: Cierre automático activado
DIP 2 ON: Funcionamiento solo apertura con pulsador o mando
DIP 3 ON: Salida 10-E intermitente en movimiento y cierre
DIP 4 ON: Función 'uomo presente' activada
DIP 5 ON: Preparpadeo 5 segundos en apertura y cierre
Ajustes por trimmer
ACT: Tiempo de ajuste operativo
